UT1B/E1-0AUL Silindirik Ultrasonik

Geri Dön

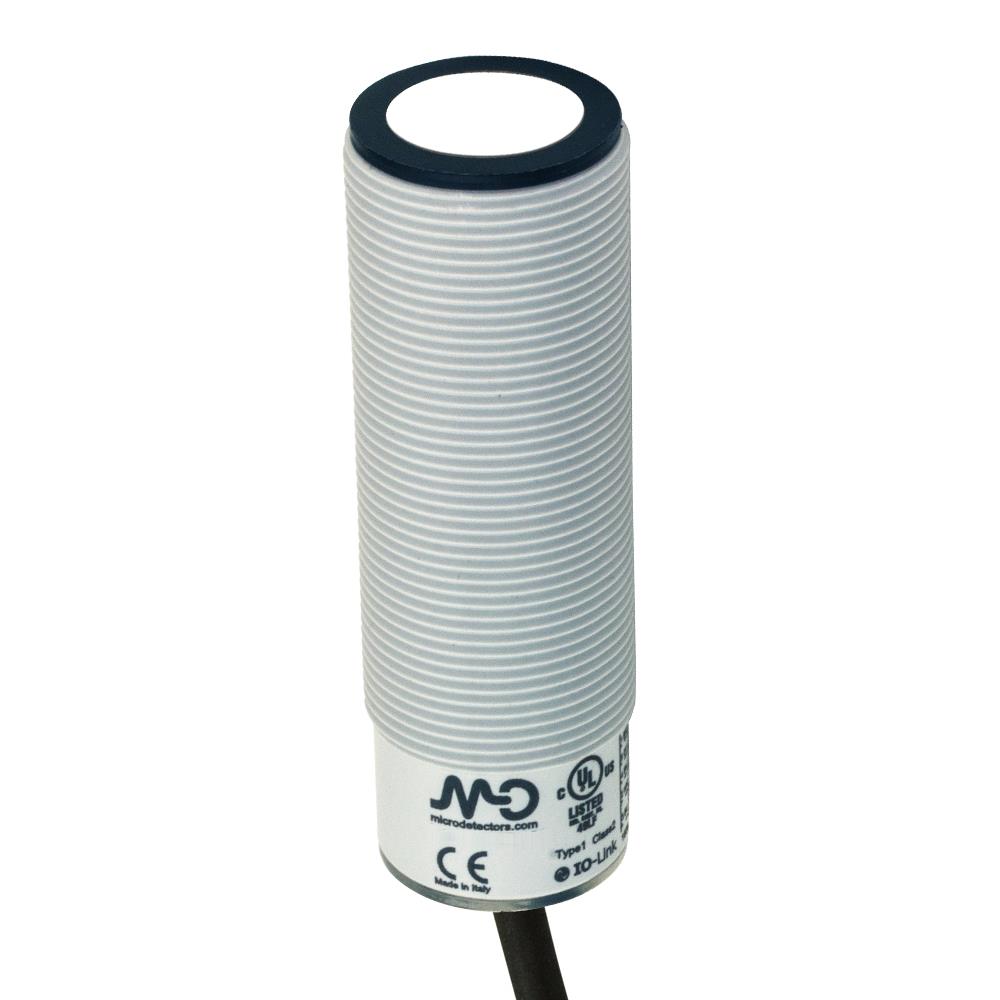

UT1B/E1-0AUL Silindirik Ultrasonik

Ürün Kodu: UT1B/E1-0AUL

Özellikler
Döküman

UT1B/E1-0AUL Silindirik Ultrasonik

Sipariş Ver

TEKNIK ÖZELLIKLER

Algılama özellikleri

Nominal algılama mesafesi	3500 mm
Sr'nin termal kayması	±%5
Tekrarlama Doğruluğu	%1
Işın açısı	± 7°
Çözünürlük	4mm
Hassasiyet ayarı	öğretme düğmesi
histerezis	%1
termal kompanzasyon	Evet
Minimum algılama mesafesi (kör bölge)	250 mm
Doğrusallık hatası	%1

Uygulama

Fonksiyon Prensibi

dağınık yansıma

Çıktılar

Çıkış tipi	0...10V
Çıkış Fonksiyonu	Pozitif/Negatif eğim
Tepki Süresi	600ms

Elektriksel veri

Çalışma gerilimi	15 - 30Vdc
Yüksüz besleme akımı	≤50mA
Yük akımı	100mA
Kaçak akım	10μA @ 30Vcc
Çıkış voltajı düşüşü	2,2Vmaks. @ IL=100 mA
Maksimum dalgalanma içeriği	%5
LED göstergeler	Yeşil LED: yankı aktif - Sarı LED: çıkış aktif
Kullanılabilirlikten önceki zaman gecikmesi	≤900ms
Kısa devre koruması	Evet
Ters Polarite Koruması	Evet
Darbeli Aşırı Gerilim Koruması	Evet
Minimum yük direnci	3kΩ (gerilim analog çıkışı)

Mekanik Veri

Boyutlar	M30 x 1,5 / Boy = 89mm
Ağırlık	200g
Ev materyalleri	PBT
Bağlantılar	2m PVC Kablo
Aktif Kafa Malzemesi	Epoksi-cam reçine
Sıkma torku	1,5Nm
Çalışma sıcaklığı	- 20°C…+ 70°C
Depolama sıcaklığı	- 35°C…+ 70°C (donmadan)
Dönüştürücü Frekansı	112KHz
Çap/Boyut	M30

Test/Onaylar

Onaylar	CE cULus
EMC uyumluluğu	IEC 60947-5-2
Şoklar ve titreşimler	IEC EN 60947-5-2 / 7.4
Koruma derecesi	IP67

Aksesuarlar

Birlikte Verilen Aksesuarlar

2 x M30x1,5 somun, 2 esnek pul Ø 30
