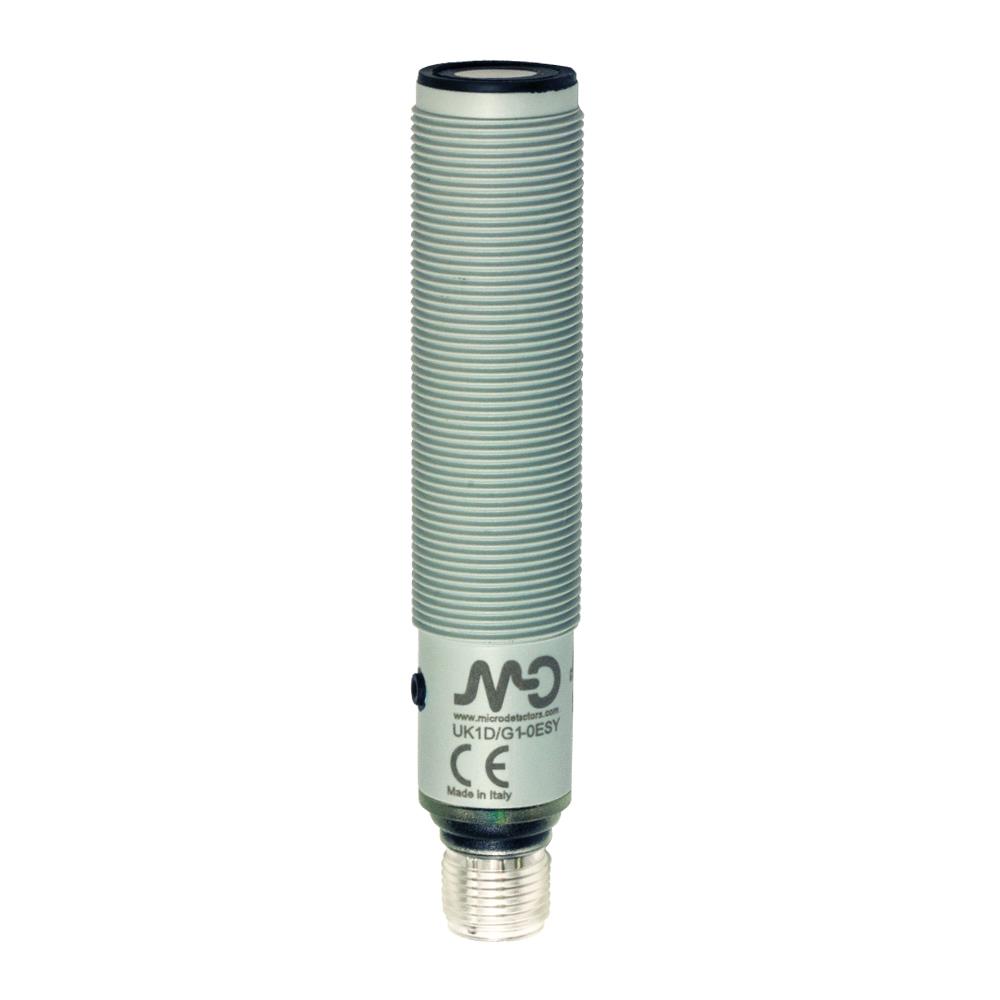

UK1D/G1-0ESY Silindirik Ultrasonik

Ürün Kodu: UK1D/G1-0ESY

Özellikler
Döküman

UK1D/G1-0ESY Silindirik Ultrasonik

Sipariş Ver

TEKNIK ÖZELLIKLER

Algılama özellikleri

Nominal algılama mesafesi	1600mm
Sr'nin termal kayması	±2%
Tekrarlama Doğruluğu	0,50%
Işın açısı	15° ± 2°
Çözünürlük	≤3mm
Hassasiyet ayarı	öğretme düğmesi
histerezis	%1
termal kompanzasyon	Evet
Minimum algılama mesafesi (kör bölge)	150 mm
Doğrusallık hatası	%1

Uygulama

Fonksiyon Prensibi

dağınık yansıma

Çıktılar

Çıkış tipi	0...10V
Çıkış Fonksiyonu	Rampa pozitif/negatif
Frekans değiştirme	3Hz
Tepki Süresi	500ms

Elektriksel veri

Çalışma gerilimi	10 - 30Vdc
Yüksüz besleme akımı	≤50mA
Yük akımı	100mA
Kaçak akım	10μA @ 30Vcc
Çıkış voltajı düşüşü	2,2Vmaks. @ IL=100 mA
Maksimum dalgalanma içeriği	%5
LED göstergeler	yeşil: yankı - sarı: çıktı
Kullanılabilirlikten önceki zaman gecikmesi	≤300ms
Kısa devre koruması	Evet
Ters Polarite Koruması	Evet
Darbeli Aşırı Gerilim Koruması	Evet
Minimum yük direnci	3kΩ

Mekanik Veri

Boyutlar	M18 x 1 / Boy = 91,6mm
Ağırlık	70g
Ev materyalleri	PBT muhafazası
Bağlantılar	M12 Fiş
Sıkma torku	1Nm
Çalışma sıcaklığı	- 20°C…+ 70°C
Depolama sıcaklığı	- 35°C…+ 80°C donmadan
Dönüştürücü Frekansı	230kHz
Çap/Boyut	M18

Test/Onaylar

Onaylar	CE cULus
EMC uyumluluğu	IEC 60947-5-2
Şoklar ve titreşimler	IEC EN60947-5-2/7.4
Koruma derecesi	IP67

Aksesuarlar

Birlikte Verilen Aksesuarlar

2 somun M18x1, 2 pul Ø 18
