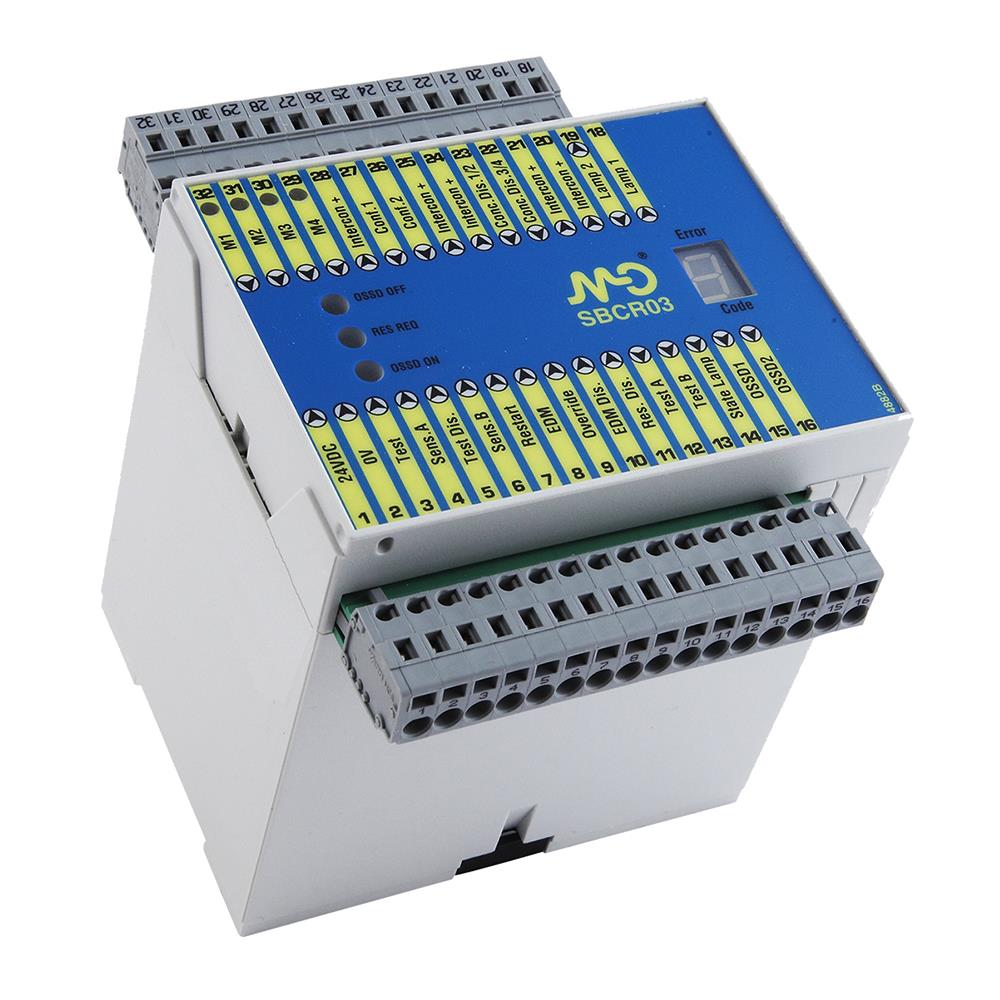

SBCR03/S-AM Güvenlik Kontrol Ünitesi
Ürün Kodu:
SBCR03/S-AM
Özellikler
Döküman
Sipariş Ver
TEKNIK ÖZELLIKLER
Algılama özellikleri
Nominal algılama mesafesi
Kullanılan sensörlere göre: SH4/*-**IA 10m'ye kadar TH6/*-*IA 60m'ye kadar
Uygulama
Fonksiyon Prensibi
Kontrol ünitesi
Kullanılabilir işlevler
Manuel/Otomatik Yeniden Başlatma, EDM, Muting, Double Muting, Override
Maks.
bağlı sensör sayısı
6 x SH4_IA/TH6_IA çifti
Maks.
susturma sensörlerinin sayısı
4 x PNP-NO
Susturma lambası çıkışı
2 x akkor lamba (1 … 10W, 24Vdc)
Durum lambası çıkışı
1 x akkor lamba (1 … 10W, 24Vdc)
Güvenlik parametreleri
Tip
2
SIL
1
SILCL
1
PL
C
PFHD
1.00E-06
MTTFd
20
Çıktılar
Çıkış tipi
2 x PNP - NO (OSSD güvenlik çıkışı)
Tepki Süresi
≤ 12ms
Tepki Süresi (Test girişi)
≤ 30ms
Tempo di Risposta (Muting fonksiyonu)
≤ 270 ms
İyileşme süresi
≤ 50ms
Elektriksel veri
Çalışma gerilimi
16,8 … 28,8Vdc
Yüksüz besleme akımı
150mA
Yük akımı
2 x 500mA
Çıkış voltajı düşüşü
2,5V @ 500mA
Kablo Uzunluğu (Güç Kaynağı/Çıkış)
≤ 30m (kablo kesiti 0,5mm2) ≤ 60m (kablo kesiti 2,5mm2)
Kablo Uzunluğu (sensörler)
≤ 100m (kablo kesiti 2mm2)
dalgalanma
≤ %5
Güç tüketimi
4W (lambalar/yükler olmadan)
Mekanik Veri
Boyutlar
121x105x100mm
Ev materyalleri
ABS UL VO
Bağlantılar
2 x terminal çubuğu
Çalışma sıcaklığı
20°C … +60°C (donma olmadan)
Depolama sıcaklığı
-25°C … +75°C (donmadan)
nem
%15 … %95 (yoğuşmasız)
Test/Onaylar
Onaylar
CE, TÜV
Koruma derecesi
IP20
