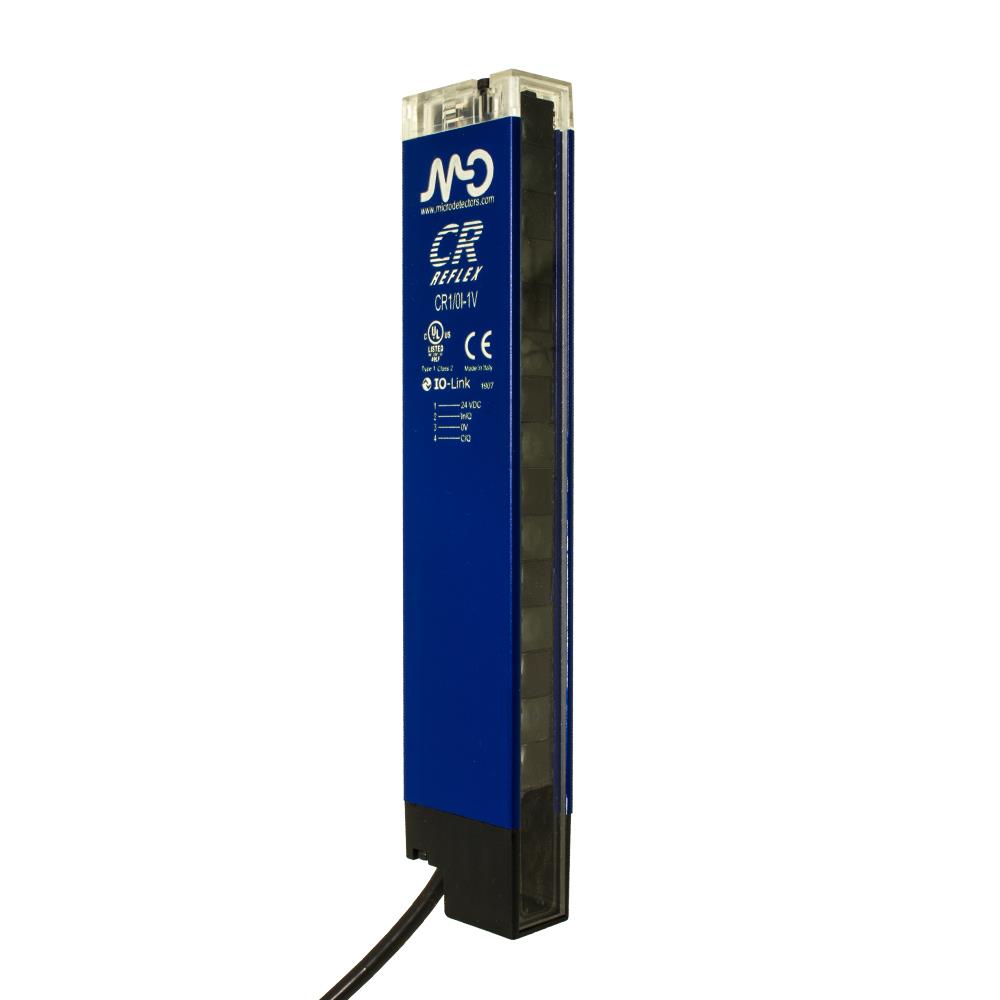

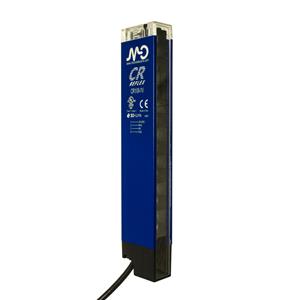

CR1/0T-1V Polarize Retroreflektif

Ürün Kodu: CR1/0T-1V

Özellikler
Döküman

CR1/0T-1V Polarize Retroreflektif

Sipariş Ver

TEKNIK ÖZELLIKLER

Algılama özellikleri

Nominal algılama mesafesi	0,2 … 4,5m (RL136 ile)
Sr'nin termal kayması	≤%10
Kiriş uzayı	10 mm
kontrollü yükseklik	149mm
minimum algılanabilir nesne	Ø 3…8mm @ 2m RL136 - Ø 3…18mm @ 4,5m RL136
ışın sayısı	15
Hassasiyet ayarı	Ayar: iyi < 3s; standart > 6s

Uygulama

Fonksiyon Prensibi

Retroreflektif Alan Sensörü

Çıktılar

Çıkış tipi	İtme çekme
Çıkış Fonksiyonu	HAYIR/NK
Frekans değiştirme	275Hz

Elektriksel veri

Çalışma gerilimi	12 - 30Vdc
Yüksüz besleme akımı	135mA
Yük akımı	160mA
Kaçak akım	≤100μA
Çıkış voltajı düşüşü	3Vdc @ 100mA
Maksimum dalgalanma içeriği	≤ %10
LED göstergeler	yeşil: tedarik/hizalama; kırmızı: koyu/açık durum
Kullanılabilirlikten önceki zaman gecikmesi	300ms
Kısa devre koruması	Evet (otomatik sıfırlama)
Ters Polarite Koruması	Si
Emisyon	kırmızı
Dış ışığa müdahale	5000lux (floresan lamba); 50000lux (güneş ışığı)
Darbeli Aşırı Gerilim Koruması	Si

Mekanik Veri

Boyutlar	187 mm x 20 mm x 36 mm
Ağırlık	170g
Ev materyalleri	alüminyum
Bağlantılar	M12 örgü
Aktif Kafa Malzemesi	PMMA
Çalışma sıcaklığı	-10°C…+ 55°C (yoğuşmasız)

Test/Onaylar

Onaylar	CE
EMC uyumluluğu	EN 60947-5-2
Şoklar ve titreşimler	IEC EN 60947-5-2 / 7.4
Koruma derecesi	IP67

Aksesuarlar

Birlikte Verilen Aksesuarlar

Reflektör RL136 + sabitleme takımı (ST151)
