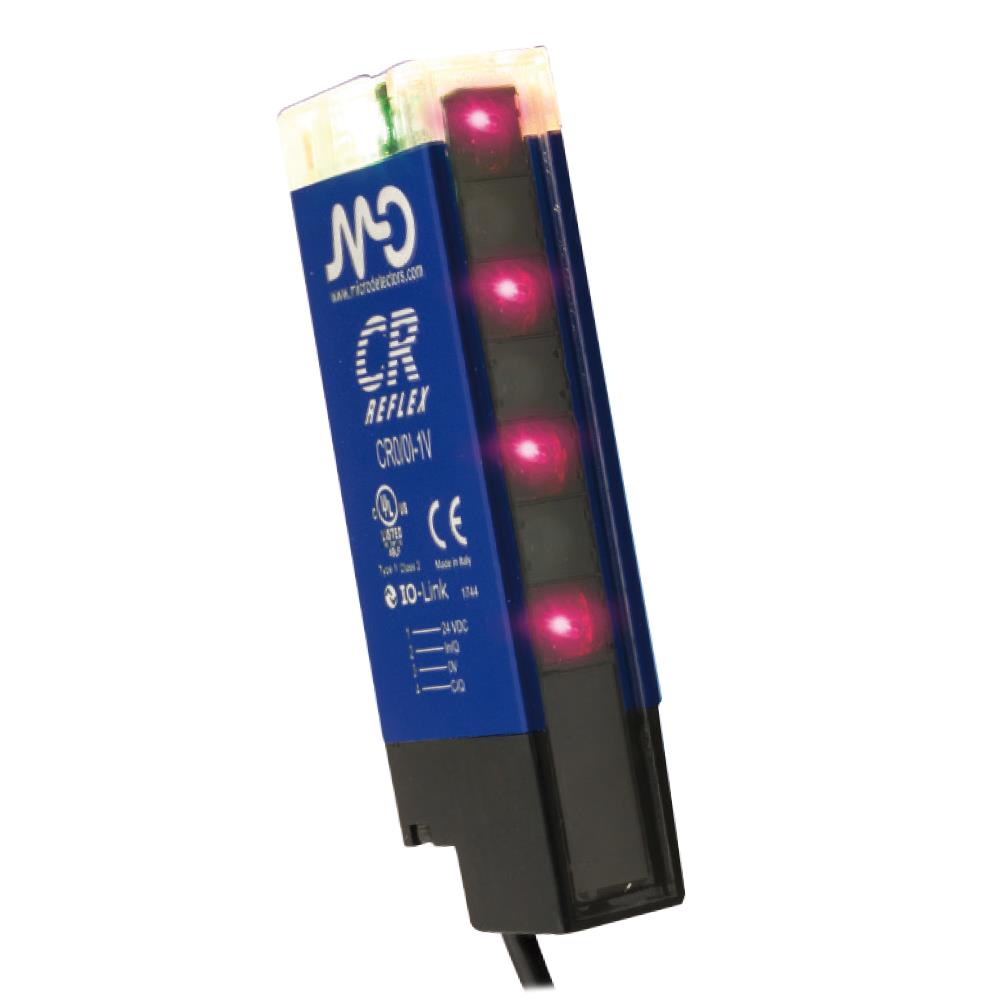

CR0/0B-1V Polarize Retroreflektif

Ürün Kodu: CR0/0B-1V

Özellikler
Döküman

CR0/0B-1V Polarize Retroreflektif

Sipariş Ver

TEKNIK ÖZELLIKLER

Algılama özellikleri

Nominal algılama mesafesi	0,2 … 4,5m (RL106G ile)
Sr'nin termal kayması	≤%10
Kiriş uzayı	10 mm
kontrollü yükseklik	69mm
minimum algılanabilir nesne	Ø 3…6mm @ 2m RL106G - Ø 3…10mm @ 4,5m RL106G
ışın sayısı	6
Hassasiyet ayarı	Öğret: iyi < 3s; standart > 6s

Uygulama

Fonksiyon Prensibi

Geri yansıtmalı polarize alan sensörü

Çıktılar

Çıkış tipi	NPN + PNP
Çıkış Fonksiyonu	HAYIR/NK
Frekans değiştirme	400Hz

Elektriksel veri

Çalışma gerilimi	12 - 30Vdc
Yüksüz besleme akımı	100mA
Yük akımı	100mA
Kaçak akım	≤100μA
Çıkış voltajı düşüşü	3Vdc @ 100mA
Maksimum dalgalanma içeriği	≤ %10
LED göstergeler	yeşil: güç kaynağı hizalaması; kırmızı: koyu/aydınlık durumu
Kullanılabilirlikten önceki zaman gecikmesi	300ms
Kısa devre koruması	Evet (otomatik sıfırlama)
Ters Polarite Koruması	Evet
Emisyon	kırmızı
Dış ışığa müdahale	5000lux (floresan lamba); 50000lux (güneş ışığı)
Darbeli Aşırı Gerilim Koruması	Evet

Mekanik Veri

Boyutlar	107 mm x 20 mm x 36 mm
Ağırlık	100 gram
Ev materyalleri	alüminyum
Bağlantılar	M12 örgü
Aktif Kafa Malzemesi	PMMA
Çalışma sıcaklığı	-10°C…+ 55°C (donmadan)

Test/Onaylar

Onaylar	CE, cULus
EMC uyumluluğu	EN 60947-5-2
Şoklar ve titreşimler	IEC EN 60947-5-2 / 7.4
Koruma derecesi	IP67

Aksesuarlar

Birlikte Verilen Aksesuarlar

RL106G reflektör + sabitleme takımı (ST151)
