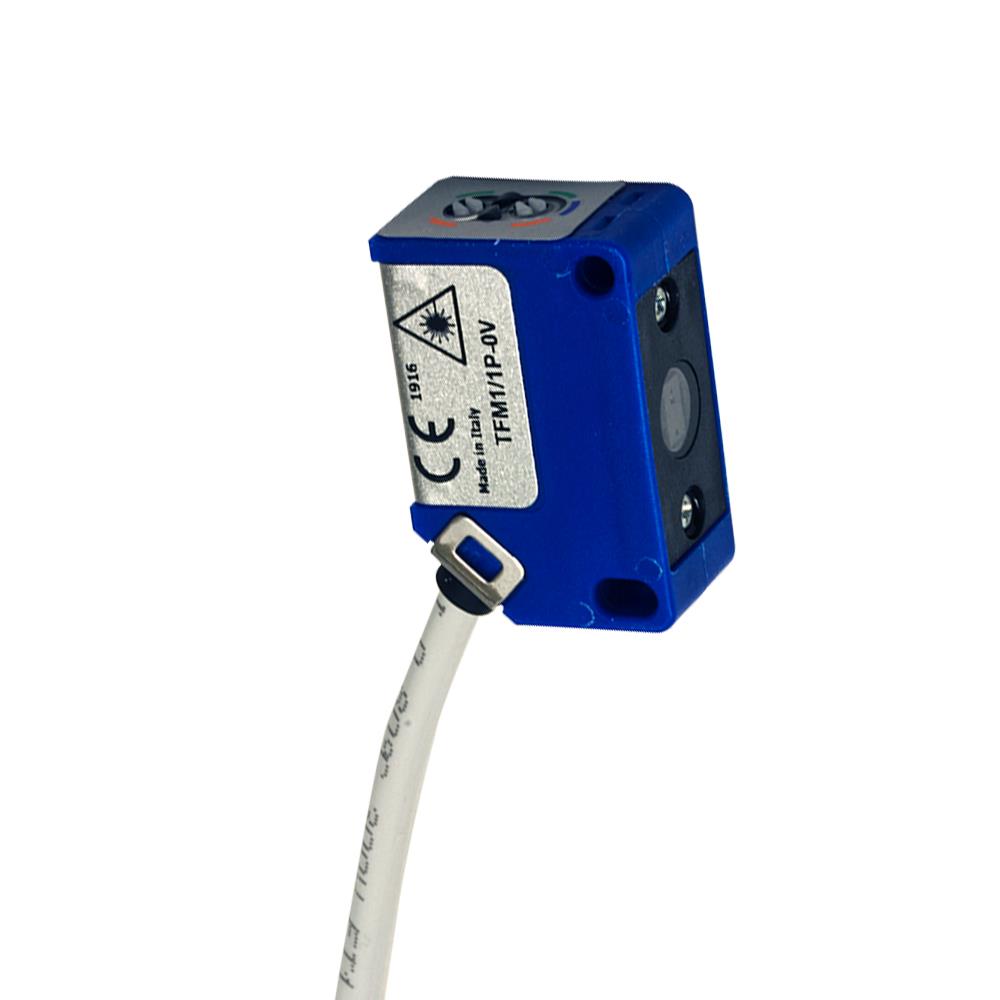

TFM1/1P-0V Minyatür Kübik Şekilli Uçuş Süresi Sensörü

Geri Dön

TFM1/1P-0V Minyatür Kübik Şekilli Uçuş Süresi Sensörü

Ürün Kodu: TFM1/1P-0V

Özellikler
Döküman

TFM1/1P-0V Minyatür Kübik Şekilli Uçuş Süresi Sensörü

Sipariş Ver

TEKNIK ÖZELLIKLER

Algılama özellikleri

Nominal algılama mesafesi	0 … 180mm (beyaz %90 - gri %18 - siyah %6)
nokta boyutu	Iraksak (25°) geniş açı
Çözünürlük	1 mm
Hassasiyet ayarı	düzeltici
histerezis	± 4mm

Uygulama

Fonksiyon Prensibi

uçuş zamanı

Çıktılar

Çıkış tipi	2 x PNP
Çıkış Fonksiyonu	LO
Frekans değiştirme	≤ 10Hz

Elektriksel veri

Çalışma gerilimi	19,2 … 28,8Vdc
Yüksüz besleme akımı	< 40 mA
Yük akımı	50mA
Kaçak akım	≤ 10µA @Vdc maks.
Çıkış voltajı düşüşü	≤ 2V @IL=50mA
Maksimum dalgalanma içeriği	< %10
LED göstergeler	Yeşil: Çalıştır (algılama mesafesi içinde hedef) Sarı 1: çıkış 1 aktif Sarı 2: çıkış 2 aktif Kırmızı: uyarı (hedef çalışma aralığı dışında)
Kısa devre koruması	Evet
Ters Polarite Koruması	Evet
Emisyon	kızılötesi (LAZER)
Darbeli Aşırı Gerilim Koruması	Evet

Mekanik Veri

Boyutlar	13x2x31,2mm
Ev materyalleri	PA66 + ABS
Bağlantılar	Pigtail 200mm + M8 - 4 kutup
Aktif Kafa Malzemesi	Bardak
Çalışma sıcaklığı	-10°C … + 50°C
Depolama sıcaklığı	30°C … +90°C
nem	< %80 (yoğuşmasız)

Test/Onaylar

Onaylar	CE
EMC uyumluluğu	IEC60947-5-2'ye göre
Koruma derecesi	IP67
